鍋爐管道流量計正確安裝

點擊次數:1815 發布時間:2021-12-02 09:41:29

超聲波探頭共有插入式、V方式和Z方式三種安裝方式。

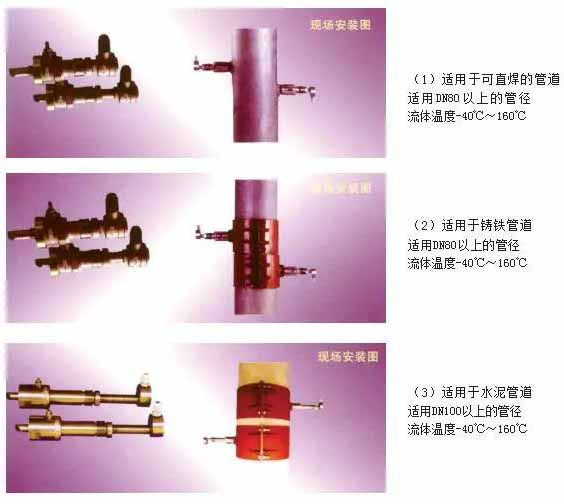

插入式安裝探頭一般用Z方式——適用于(1)管道內壁銹蝕或結垢嚴重;(2)鋼管內襯沙漿水泥等;(3)水泥管;(4)鑄鐵管等。

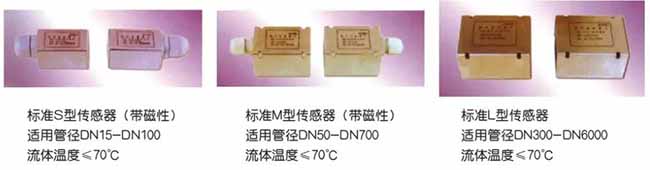

外貼式安裝探頭有V方式和Z方式兩種——

(1)V方式(聲波反射式):當管道為新管道,內無污垢銹蝕現象,且管徑較小,DN≤150時,建議采用V方式安裝探頭。

(2)Z方式(聲波直傳式):當管道為新管道,內無結垢銹蝕現象,且管徑較大,DN>200時,建議采用Z方式安裝探頭。

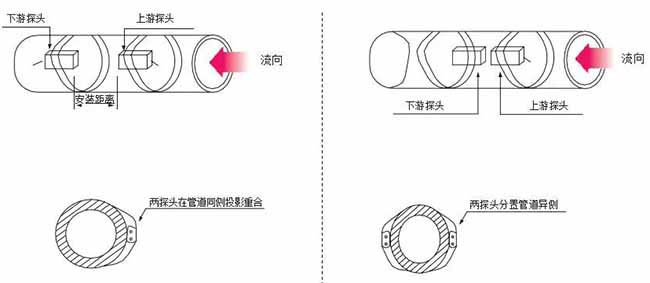

V方式和Z方式(左為V,右為Z)如下圖所示:

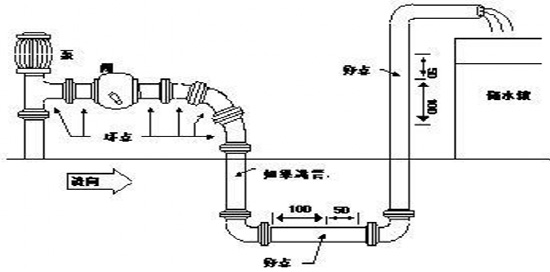

測量點的正確設置

鍋爐管道流量計的安裝為保證測量精度,測量點應選擇在直管段部分。一般應遵循下列原則:

1、選擇充滿液體的直管段,如管路的垂直段(流向由下向上為宜)或充滿液體的水平管道(整個管路中*低處為宜),在安裝與測量過程中,不得出現非滿管情況;

2、測量點應選在探頭上游有大于10D和下游有5D直管段處;

3、測量點選擇應盡可能遠離泵,閥門等設備,避免其對測量的干擾;

4、測量點選擇應盡可能遠離大功率電臺,強磁場干擾源等;

5、充分考慮管內結垢狀況,選擇無結垢的管段進行測量。結垢嚴重時,應選擇插入式探頭。

6、選擇管路的管材應均勻密實、易于超聲波的傳播;

7、管段初步安裝位置選擇好后,用手砂輪或鋼銼將金屬管表面打磨3倍的探頭面積(約100mm范圍),去掉銹跡油漆,使管壁表面光滑平整,(注意:表面應光澤均勻,無起伏不平,與原管道有同樣的弧度,切忌將安裝點打磨成平面)*后用酒精或汽油清洗干凈。
