測水電磁流量計的工藝流程簡介與數據驗證

點擊次數:2570 發布時間:2021-01-01 12:07:46
摘要:在 LNG 接收站中,低溫 LNG 在儲存和工藝處理過程中,從環境中間接吸收熱量揮發產生 BOG,使接收站儲罐系統壓力升 高,必要時需要排放火炬燃燒,以確保接收站的運行安全?;鹁嫘问揭话阌懈呖栈鹁婧碗姶帕髁坑媰煞N,測水電磁流量計由于維護方便、安全、環保性能好等優點,在國內 LNG 接收站中得到越來越多的應用。我國在 1998 年從國外引進了*一套電磁流量計,2001 年自行設計安裝了*一套電磁流量計裝置。放空是非常態的生產過程,一般在火炬氣排放管線上不設置流量計。火炬放空量通過設計排放量進行估算,估算不準確,對接收站的盤庫及排放損耗計算等工作帶來困難。文章以天津 LNG 接收站測水電磁流量計為例,研究了一種火炬氣放空量的計算方法,用以精確計算放空量,為 LNG 接收站的盤庫經營工作提供支持。
1 工藝流程簡介
天津 LNG 設置兩座電磁流量計,單臺設計處理量 60t/h, 兩臺火炬并列運行,一用一備。自 LNG 儲罐及 BOG 系統來的超壓 BOG 經 PV 閥后進入火炬氣排放總管,經分液罐沉淀 BOG 中夾雜的液滴后進入火炬燃燒放空。 測水電磁流量計設置四級排放,具體設置如表 1。 2 火炬氣排放量計算方法根據水平輸氣管流量計算基本公式:

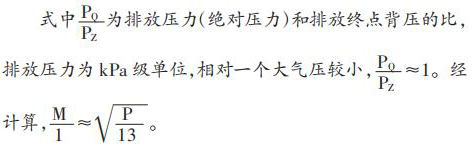

根據火炬廠家提供數據,每個燃燒嘴在排放壓力為13kPa(表壓)時,排放量為 1t/h。以上述公式為依據,計算當排放壓力為 P(表壓)時,每個燃燒嘴的排放量 M。

3 數據驗證
正常工況下,BOG 壓縮機對揮發的 BOG 進行壓縮再冷凝回收,以此控制 LNG 接收站 BOG 系統的壓力穩定。在壓縮機等設備檢修時,通過現場試驗,采用 BOG 壓縮機處 理量與 BOG 放空計算量進行比對,來驗證計算公式的適用性。



為維持 BOG 系統壓力穩定,在正常工況下通過 BOG壓縮機回收 BOG 方式進行,在檢修期間采用火炬放空方式進行。從表 2 中可以看出,在系統壓力維持一定值時,理論計算值與 BOG 壓縮機處理量基本相同,火炬氣放空量 計算方法可行。
4 結論
(1)本文結合水平輸氣管流量計算公式及中石化天津LNG 接收站測水電磁流量計實際,計算出一種火炬氣放空量的計算方法,為后續接收站放空計算、盤庫經營等工作提供支持。
(2)通過數據比對,對火炬氣放空量計算公式進行了 驗證,火炬氣放空量計算方法適用于類似項目火炬氣放空量的計算。
